› 保曲佳軟管

圖1 圖2 圖3

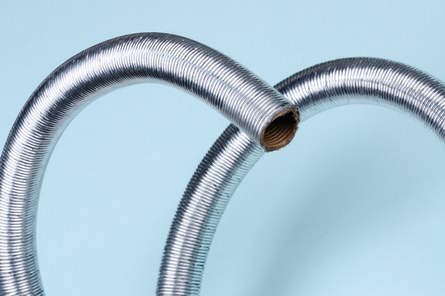

圖1

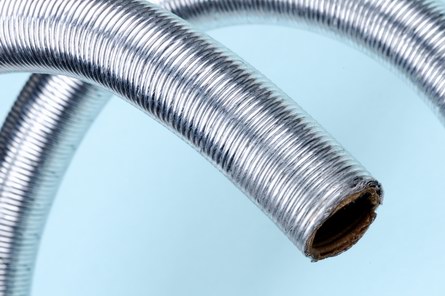

圖2

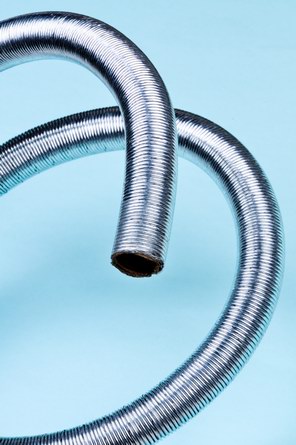

圖3

備註說明（FEATURES）

材質為鍍鋅鋼帶 (Fe.Zn)、 鋼帶 (Fe)及 絕緣紙 (P) 製 成，具有內絕緣性及彎曲性佳，不用車牙切斷加工容易。適合於機械上，電氣配管或低壓電氣配線方面。

規格表（Specifications）

型號 Cat. No.	適用軟管規格 Size	內徑	外徑	外徑公差	包裝 Std. Pkg
		I.D(mm)	O.D(mm)	O.D. TOL.(mm)	M
LZ-4#15	3/ 8"	14.1	19.0	+- 0.2	50
LZ-4#17	1/ 2"	16.6	21.5	+- 0.2	50
LZ-4#24	3/ 4"	23.8	28.8	+- 0.2	25
LZ-4#30	1"	29.3	34.9	+- 0.2	25
LZ-4#38	1 1/4"	37.1	42.9	+- 0.4	25
LZ-4#50	1 1/ 2"	49.1	54.9	+- 0.4	25
LZ-4#63	2"	62.6	69.1	+- 0.6	10
LZ-4#76	2 1/ 2"	76.0	82.9	+- 0.6	10
LZ-4#83	3"	81.0	88.1	+- 0.6	10
LZ-4#101	4"	100.2	107.3	+- 0.6	5
